掃描電鏡表征合金材料

背散射探頭成像可以顯示出材料的成分襯度，但背散射探頭屬于被動信號采集，所以背散射成像對燈絲亮度有著極高的要求。只有在燈絲亮度足夠高的情況下才能獲取良好的背散射成像照片。

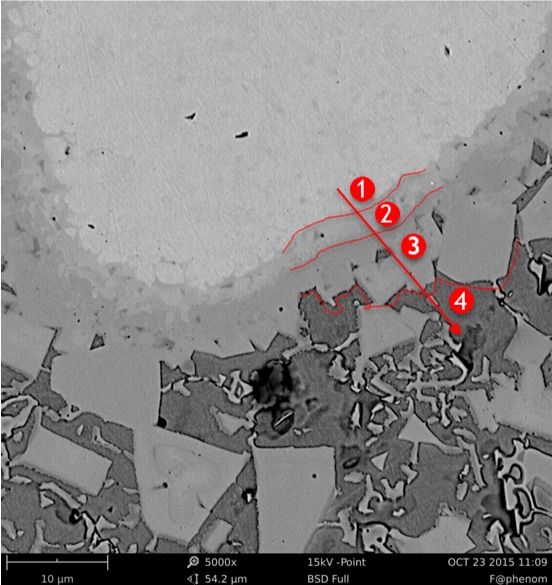

圖1. 為金相樣品的背散射成像。沿著箭頭方向從內到外可以看到 4 種不同的成分襯度，且分界線非常明顯。代表這 4 個位置元素含量各不相同，并且沿著箭頭方向，重元素占比越來越低。

圖 1 金相樣品背散射成像

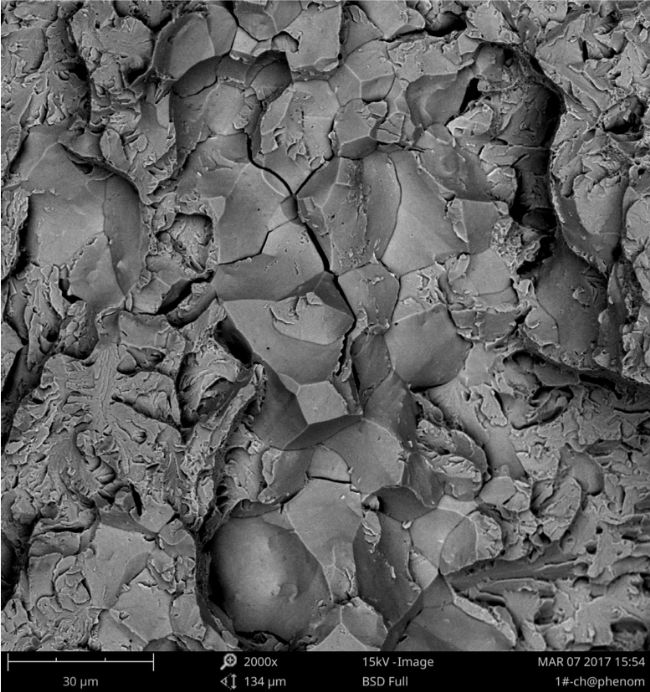

圖 2 汽車緊固件失效分析：沿晶斷裂組織

二次電子圖像                                               背散射電子圖像

圖 3 鍍層分析

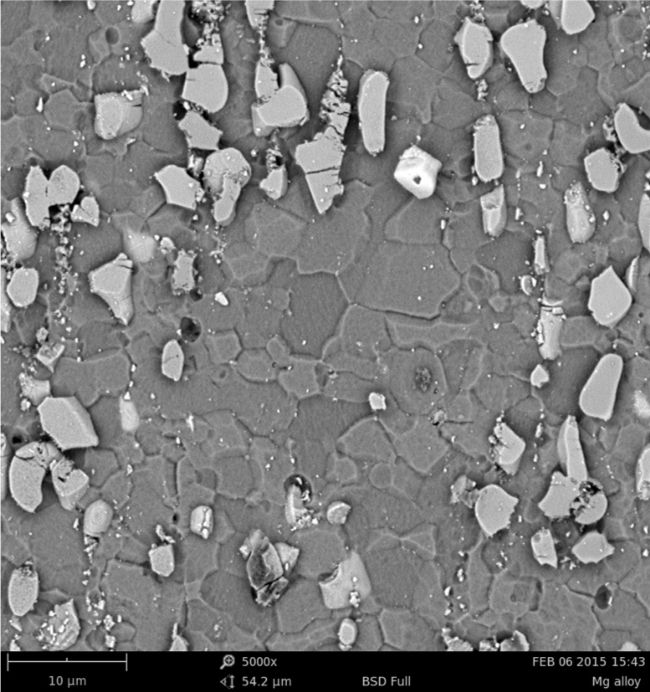

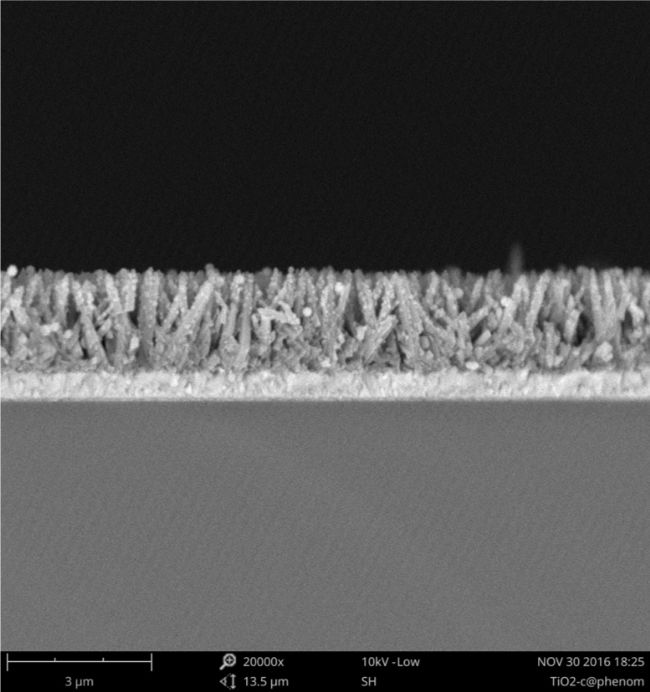

氧化鈦涂層截面                                            鎂合金金相分析

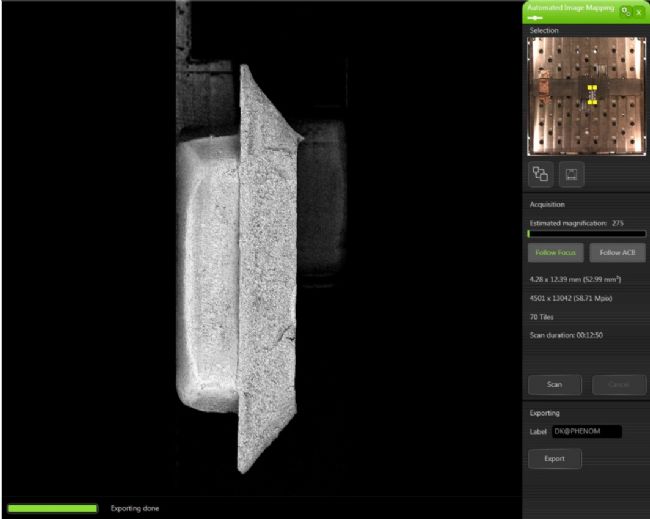

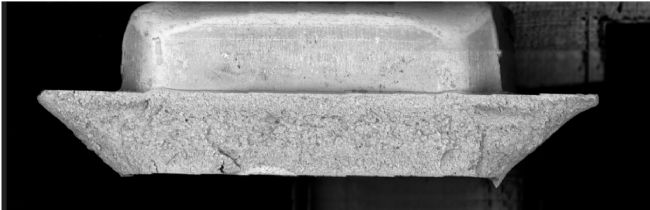

圖 4 使用飛納電鏡軟件 “超大視野自動全景拼圖” 進行缺陷檢查。

粉末冶金

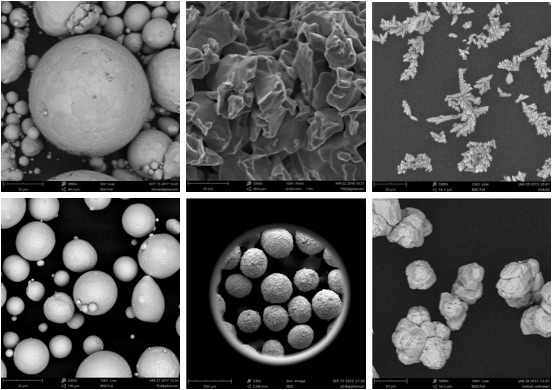

使用掃描電鏡檢測粉末的形貌、大小、均勻性等。

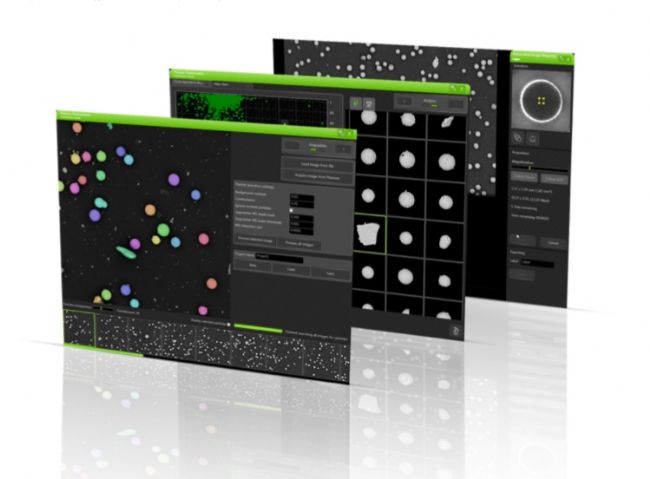

顆粒統計分析測量系統

快速、易用和超清晰成像質量的飛納臺式掃描電鏡，加上顆粒統計分析測量系統的顆粒圖像分析功能，為用戶檢驗、分析各種各樣的顆粒、粉末樣品創造了一個強大工具。

飛納電鏡將出席本次會議，期待與各位參會學者交流。
