前言
經過幾輪功能開發與技術迭代，我們此前推出的數字孿生模擬器現已支持同時對溶氧、微生物生長和傳熱過程進行模擬。關于數字孿生這個概念，我們此前介紹過相關的定義，并且開發了針對溶氧過程的應用案例。對于生物工程來說，數字孿生就是基于計算機模擬理論，對生物過程及其配套裝備建立模型，并將其嵌入至控制系統或者數據管理系統中，進而實現與物理實體的雙向數據通訊。從這個意義來說，僅對單一因素進行模擬顯然是遠遠不夠的，需要結合多項傳感器數據，并考慮它們對發酵過程的聯合影響，才能獲得準確的模擬結果。但模型的復雜程度和運算量也會因此而呈指數增加。為此，我們使用C++開發了數字孿生模擬計算方法庫-pyrex。相比于腳本類語言，其運算效率可以成倍提升。該庫在不久的將來也會以開放使用的形式和大家見面。今天，我們先討論在多因素情況下，數字孿生動態數學模型的應用案例。這個案例將使用基于Python的網頁應用調用pyrex核心算法來實現。

理論基礎

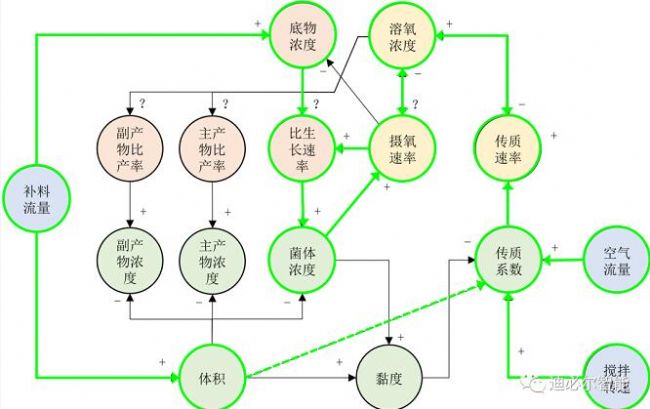

圖1是補料發酵過程主要操作參數與菌體生長、產物形成之間的相互影響示意圖，同時也是生物過程數字孿生模擬器的技術路線圖。其中，綠色高亮部分，是pyrex當前版本已經實現的部分，包括攪拌與通氣對傳質系數，進而對傳質速率、攝氧速率以及溶氧濃度的影響，補料流量對底物濃度進而比生長速率和菌體濃度的影響，以及上述所有參數之間的互相作用。

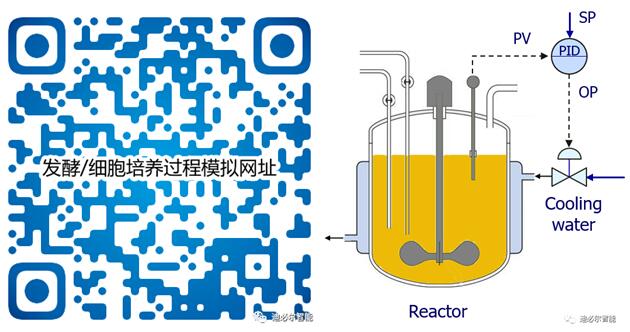

關于上述模型的理論基礎，可以參考我們之前的公眾號文章，如攪拌對傳質系數的影響。pyrex還包含了生物反應器產熱及溫度控制模塊。本文中，我們以使用冷卻水對反應器進行溫度控制為例進行演示。其中過程產熱包含了機械能耗散和生化反應放熱。由于模擬器中溫度控制和溶氧控制使用了PID控制器，本模擬器完全可以用來學習PID控制器參數整定。事實上，下面演示的網頁應用中，PID參數并沒有優化，歡迎大家嘗試自己對控制進行優化，這也是數字孿生應用的一個重要方面。如果您不熟悉PID控制器原理，請先查閱http://dm.parallel-bioreactor.com/pid。

使用方法
