南農農學院聯合前沿交叉研究院提出基于無人機圖像田間小麥生長均勻度的定量化方法

小麥作為全球廣泛種植和消費的重要作物，其產量和生物量潛力的評估對于糧食安全和農業可持續發展具有重要意義。在農業生產上，有經驗的作物栽培學家和育種家一直很重視均勻度這個概念，小麥在田間的均勻度包括出苗均勻度、生長均勻度、冠層/穗層均勻度及成熟均勻度等方面，一般認為小麥均勻度與其產量存在顯著的相關性。然而，均勻度一直以來都是一個較為籠統的概念，存在較強的專家經驗性，當前仍缺乏對作物田間生長均勻度的定量分析方法。

為攻克上述問題，南京農業大學農學院姜東課題組聯合前沿交叉研究院二宮正士課題組提出了一種基于無人機成像技術的小麥均勻度監測方法，從小麥的生理（SPAD）、形態結構(LAI和PH)和空間分布（FVC）等多個角度進行了田間小麥生長均勻度的定量化分析與探索。該研究結果表明小麥的籽粒產量和最終生物量與均勻度存在顯著的正相關關系，為小麥產量和生物量的精確無損評估提供了新思路。

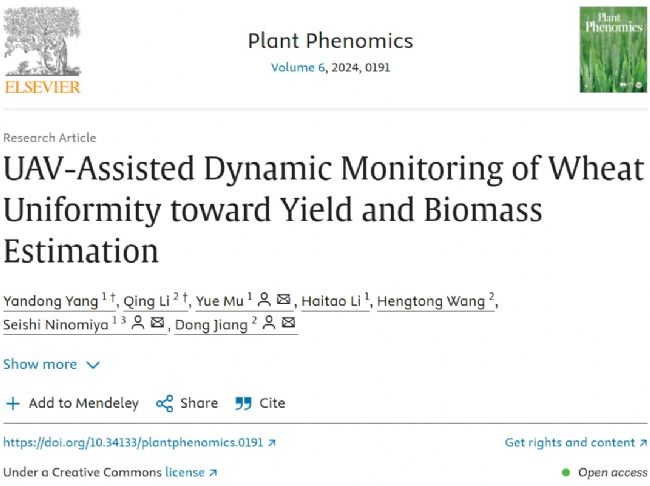

2024年6月，Plant Phenomics在線發表了南京農業大學題為UAV-assisted dynamic monitoring of wheat uniformity toward yield and biomass estimation的研究論文。

研究構建了覆蓋小麥全生育期的包含210個品種的田間小麥高光譜圖像數據集，且基于高光譜圖像數據集和深度學習算法構建了葉面積指數（LAI）和葉綠素相對含量（SPAD）的精準預測模型（LAI，R2=0.79；SPAD，R2=0.88）。隨后基于預測模型提取了植被覆蓋度（FVC）、葉面積指數（LAI）和葉綠素相對含量（SPAD）。同時，利用RGB圖像重構的小麥三維點云提取了株高(PH)�；�于以上4個農藝參數，共計算了20個小麥均勻度指數。從不同農學參數中提取的均勻度指數變化具有一定的差異。從相同的農學參數中提取的均勻度指數變化較為相似，各指數在抽穗期至灌漿中期小麥的均勻度相對穩定（如圖1所示）。這種變化與大田中目視判讀的結果較為一致。

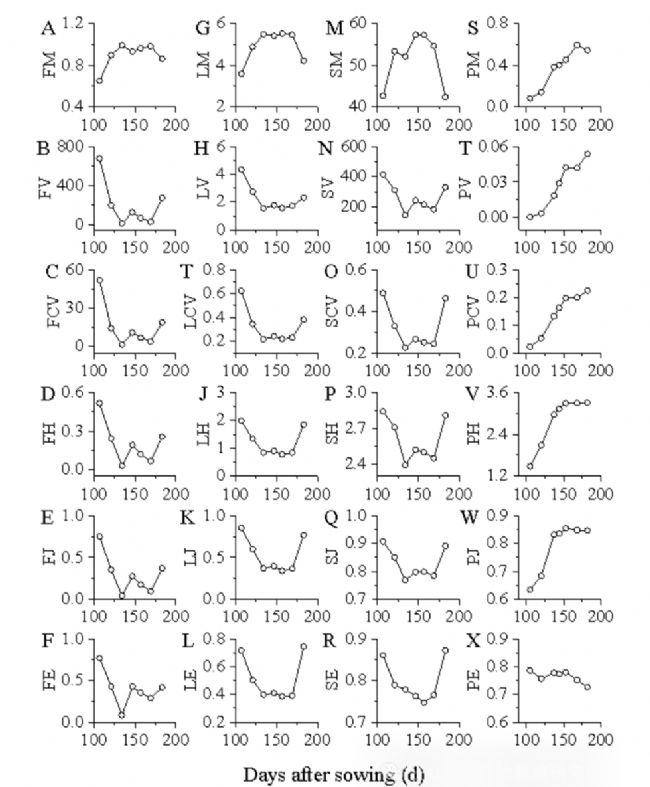

圖1 小麥均勻度指數動態變化

由于均勻度指數的變化趨勢相似，因此很難確定哪一個最適合使用。因此，研究對均勻度指數與產量和生物量之間的相關性進行了分析（圖2）。并分別篩選了4個農藝參數與產量和生物量相關性最高的均勻度指數（FE, LJ, SJ, PM），其中，開花期（FS）的LJ與產量（r=-0.760）和生物量（-0.801）相關性最高。

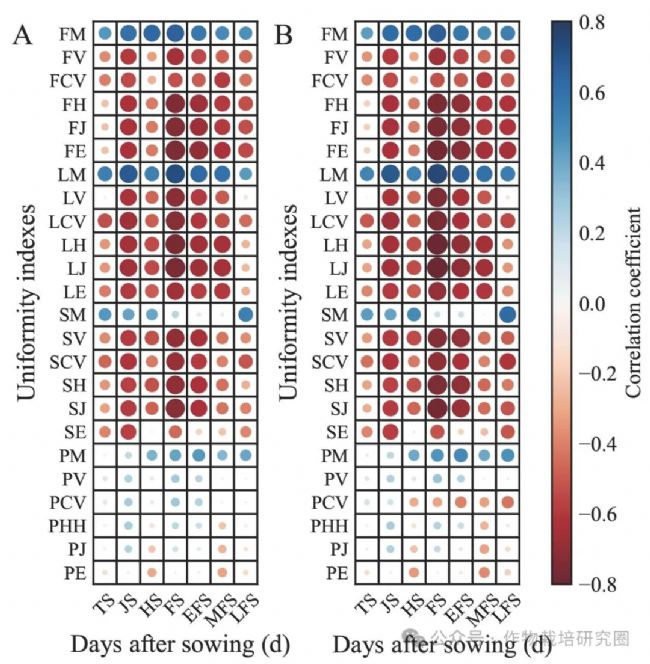

圖2 均勻度指數與產量(A)和生物量(B)的相關性分析

基于篩選到的均勻度指數和傳統的平均值分別構建了產量和生物量的多元線性模型。驗證結果表明，基于均勻度指數的產量模型(R2 = 0.62，RMSE = 1.19 Mg/ha)和生物量模型(R2 = 0.80，RMSE = 1.95 Mg/ha)的精度均優于基于均值的模型（圖3）。

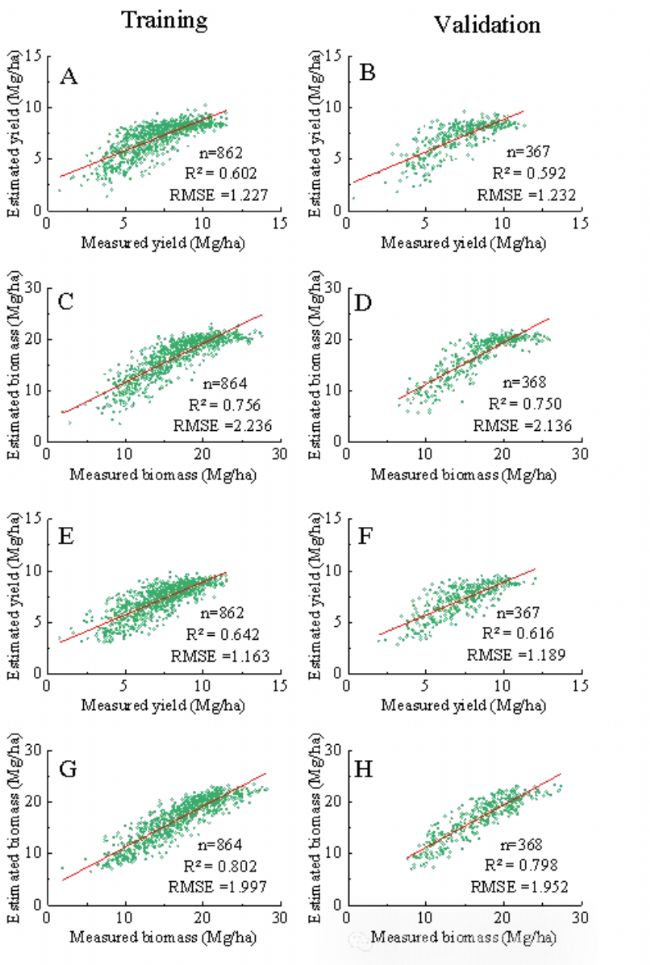

圖3 產量和生物量估算模型精度。
(A)-(D)是實測值與基于農藝參數平均值的估算值的散點圖。
(E)-(H)是實測值與基于農藝參數均勻度指數的估算值的散點圖。

此外，該研究還比較了年度間和品種間的小麥均勻度差異（圖4），以及用于均勻度指數計算的分類參數和空間分辨率對均勻度指數的影響。

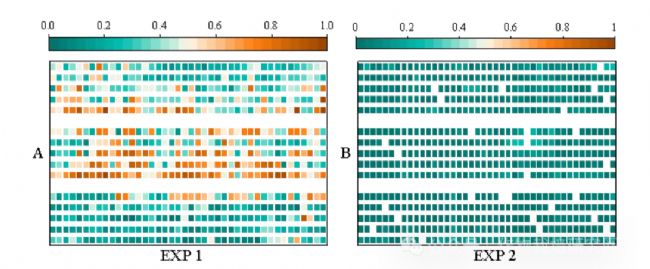

圖4 播種后147天和播種后155天的小麥LJ值。每個色塊對應田間試驗中的一個小區，白色區域?yàn)楫惓Ｉ�長的地塊。

圖5 分類參數對熵值類均勻度指數的影響。(A)和(B)為L(zhǎng)AI均勻度指數與產量和生物量之間的相關性；(C)和(D) SPAD均勻度指數與產量和生物量之間的相關性；(E)和(F)為PH均勻度指數與產量和生物量之間的相關性。

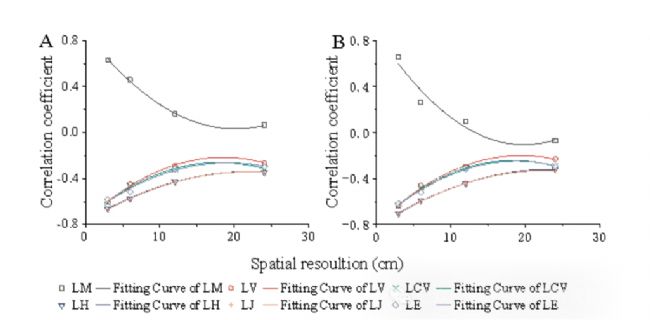

圖6 空間分辨率對均勻度指數的影響。(A)均勻度指數與產量之間的相關性；(B)均勻度指數與生物量之間的相關性。

該研究從不同農藝性狀角度分析了小麥的均勻度。PH和LAI均勻度指數主要描述形態結構的均勻度，F(xiàn)VC均勻度指數描述水平方向的均勻度，SPAD均勻度指數描述小麥的生理方面的均勻度。研究結果表明均勻度指數在小麥產量和生物量估算中具有較大潛力。除此之外，該研究還指出均勻度在諸如長勢監測評估、高產品種篩選等方面都具有較好的應用前景。

南京農業大學前沿交叉研究院的在讀博士研究生楊艷東和農學院鐘山青年研究員李慶為本論文的第一作者，南京農業大學穆悅老師、姜東教授和日本東京大學的二宮正士教授為通訊作者，南京農業大學已畢業碩士生李海濤、農學院在讀博士研究生王恒通參與了本論文的研究。該研究得到了國家自然科學基金等項目的資助。

作者及團隊介紹
AUTHOR AND TEAM

二宮正士老師，作物表型組學交叉研究中心。日本東京大學名譽教授，曾任亞洲農業信息技術聯盟主席，日本農林水產省農業研究中心上席研究官，農林水產省農業IT研究推進負責人，日本國家農業研究機構研究管理監等職務，現任日本科學技術振興機構超先端研究總負責人，日本農林水產省農林水產技術會議會員，Plant Phenomics主編。

研究領域：（1）多平臺的基于圖像的作物表型研究，包括作物生長監測，花、果實等器官檢測，以及作物（及果樹）的三維模型構建與分析；（2）田間服務器（Field Server）研究，包括收集圖像，局地氣象數據，采樣等；（3）農業大數據研究，包括農業大數據的構建 (G+E+M+P)和機器學習等技術應用分析。

穆悅老師，作物表型組學交叉研究中心。博士畢業于中國林業科學研究院，博士后留學于日本東京大學。

研究領域：（1）果樹冠層結構分析與光合利用研究。構建了基于無人機圖像的快速、精準測量果樹冠層特征的算法，并進一步利用地基激光雷達開展了基于三維模型的果樹冠層結構分析與光截獲模擬。（2）智慧果園的相關應用。完成了基于深度學習的溫室內原位果實檢測，構造了基于機械臂和機器視覺技術的水果拾取系統，為下一步開發果園自動采摘機器人奠定了基礎。

主持國家自然科學基金青年基金“基于三維模型的不同樹形及光照情景下梨樹冠層光分布響應研究”1項，參與日本科學技術振興機構 “利用農業大數據發掘科學新見解” 、日本印度學術振興機構聯合研究項目 “數據科學驅動下的可持續性農業生產系統的開發” 等項目。在 Horticulture Research、Sensors、Geomorphology、Agricultural and Forest Meteorology、Pant Phenomics 等雜志發表SCI論文6篇，申請國內發明專利1項，國際發明專利2項。

南京農業大學農學院小麥生理生態與生產管理團隊以長江中下游麥區小麥高產、優質高效生產為目標，以技術創新、產品創制及推廣服務為主要途徑，致力于小麥多維度、多尺度表型高通量獲取與分析平臺研發應用、品質生理生態與品質調優、非生物逆境脅迫記憶與抗逆豐產、小麥資源高效利用機制與安全清潔生產、營養功能食品開發和利用等領域的研究。

團隊現有固定人員10名，其中教授5名，副教授2名，鐘山青年研究員2名，實驗師1名。獲“CJ學者”講座教授榮譽1人，“杰青”1人，“萬人計劃”科技創新領軍人才1人，省“333工程”高層次人才2人。依托農業部作物生理生態與生產管理重點實驗室，建設有農業部小麥區域技術創新中心，建成了設施一流、配備精良、功能齊全的的科研基地和實驗室。

近年來，團隊承擔國家自然科學基金重點項目、面上項目、國家重點研發計劃、農業部公益性行業科技專項以及部省科研課題等20余項。累計發表論文360余篇，其中SCI論文180余篇。授權國家發明專利20余項、實用新型和軟著50余件；發布《小麥微課》、《圖說小麥》等多個視頻、專著和教材。團隊成員以主要完成人先后獲國家科技進步二等獎2項、省部科技進步一等獎2項、省科技進步二等獎2項、農業部全國農牧漁業豐收獎一等獎1項、江蘇省農業技術推廣一等獎1項，2項技術入選農業農村部糧油生產主推技術，制定地方標準3項。

論文鏈接：
https://doi.org/10.34133/plantphenom‍ics.0191
